Рисунок на бумаге для чертежей кованого изделия

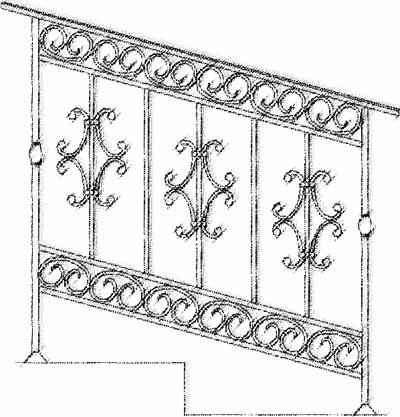

Эскизы, для будущей кованой работы, обычно делаются гораздо меньше реального размера изделия, которое вы хотите выковать. Чаще всего его делают на обычной бумаге формата А4, реже А3. Итак, вы набросали около десятка эскизов для будущей ковки и выбираете один, и теперь хотите его увеличить до реального размера изделия. Как это сделать на бумаге? Как же сделать эскиз в реальном масштабе?

Самый тривиальный и самый проверенный способ- это «разбивка на квадраты», Этот метод широко использовался маститыми художниками всех времен.

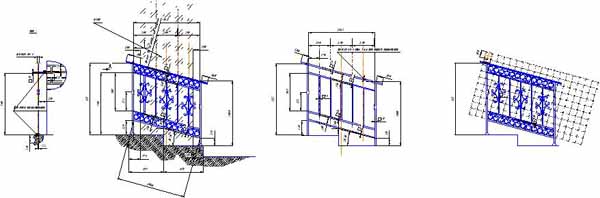

Описание такого способа прост: берем эскиз кованого изделия формата А4 и разбиваем на одинаковые квадраты. Я разделяю эскиз на квадраты 10х10 см. Предпочитаю все это делать на компьютере. Делаю скан, перевожу рисунок в векторное изображение и накладываю сетку. Некоторые малюют на миллиметровой бумаге, некоторые увеличивают на ксероксе. Почему я делаю все в графической программе? Да потому, что все получается максимально приближенно к реальности. Можно все очень красиво нарисовать и на бумаге, но, например, готовые кованые ворота будут весьма сильно отличаться от реальных. Если все просто тупо увеличить, то реальные перемычки должны быть толщиной с руку, хотя все должно быть из шестнадцатого квадрата.

Если вы сделали свой эскиз на бумаге формата А4, то у вас должен получиться 21 квадратик по 1см. с одной стороны и 29 квадратиков с другой. Один квадратик получится прямоугольником в любом случае, сторона которого будет 7 мм. , т.к. размер стандартный листа А4- 29,7см.

Теперь можете взять лист ватмана для увеличения эскиза, но редко кованое изделие получится в натуральную величину. Но метр рисунка перил прорисовать можно. Нужно понимать, что когда вы увеличите ваш эскиз ковки, он может выглядеть иначе, чем эскиз на бумаге А4. Картина или арт-металл – не важно, композиционно все должно смотреться грамотно.

Это может получиться потому, что все расстояния между элементами увеличиваются и посредине эскиза при увеличении, например, у вас может возникнуть огромное пустое пространство. На эскизе в маленьком формате это может быть незаметно и гармонично, а при увеличении пропорций изделия , вы реально видите все недостатки (особенно на компьютере) и мелкие незаметные недочеты превращаются при масштабировании в большие.

Проработка готового эскиза для передачи в кузнечный цех

Чтобы поправить такие недочеты, вы можете изменить композицию кованого изделия в любую сторону, добавить или изменить элементы для будущей ковки. Вплоть до того, что на вновь проработанном эскизе вы можете добавить новые элементы, которые не предусматривались в самом первом маленьком эскизе.

Ремесло ковки – искусство тесно связанное с художественным образованием.
