Газосварка металлов и сплавов

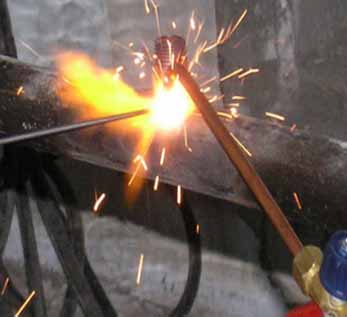

Газосварка – это процесс соединения (сварки) металлических деталей путем нагрева соединяемых кромок с помощью струи горящего газа. От электросварки она отличается более низкой стоимостью и меньшими возможностями для автоматизации процесса сваривания.

В газосварке и резке металла используются следующие горючие газы:

• ацетилен;
• пропан;
• бутан.

Интенсивное сгорание газов происходит в результате смешивания с кислородом, который дополнительно подается в горелку под давлением. Для сварки вместо горючего газа иногда применяют бензин и керосин (данные решения встречаются достаточно редко). Газосварка и резка невозможна без следующего оборудования:

• ацетиленового генератора (баллона с ацителеном, пропаном/бутаном);
• кислородного баллона;
• редукторов подачи кислорода и горючего газа;
• сварочной горелки со съемными наконечниками;
• шлангов для соединения баллонов с горелкой;
• сварочного стола;
• специальных инструментов для сборки изделий при сварке.

Наиболее распространенным видом газосварки является ацетиленовая сварка. Для нее необходим ацетиленовый генератор – специальный резервуар высокого давления, в котором происходит взаимодействие воды с карбидом кальция, в результате которого выделяется горючий газ ацетилен.

Существует несколько способов классификации ацетиленовых генераторов:

• габариты и масса – стационарные/мобильные;
• способ взаимодействия воды с карбидом кальция – (ВК) «вода-карбид», (КВ) «карбид-вода», (ВВ) «вытеснение воды» и комбинированные
• давление ацетилена – среднего давления (от 20 до 150 КПа) и низкого давления (менее 20 КПа)
• производительность – от 0,3 до 640 м3/ч (самая распространенная модель производит 1,25 м3/ч ацетилена).

Принцып действия ацетиленовых генераторов.

Принцип действия КВ-генераторов основан на периодической подаче карбида кальция в воду. Данный процесс обеспечивает наибольший выход газа (до 95%). Принцип действия ВК-генераторов подразумевает периодическую подачу порций воды в загрузочное устройство, предварительно наполненное карбидом кальция. Принцип действия ВВ-генераторов базируется на вытеснении излишков воды из реакционной камеры при достижении определенного давления ацетилена, что автоматически приостанавливает дальнейшее образование газа. В генераторах комбинированного принципа действия происходит «вытеснение воды» для прекращения реакции и «погружение карбида» для ее возобновления. Эти генераторы наиболее просты в эксплуатации, и чаще всего работа передвижных моделей основана именно на этом принципе. Независимо от размеров, производительности и принципа действия, все ацетиленовые генераторы, применяемые в газосварке, состоят из трех основных элементов: газообразователя, газосборника и предохранительного затвора. В любой модели регулировка объемов вырабатываемого ацетилена происходит автоматически, прямо пропорционально скорости его потребления.

Сейчас в основной массе используют ацетиленовые баллоны, которые заправляют. В художественной ковке газосварка не применяется, как правило. В кузницах варят кованые заготовки полуавтоматом, либо электродами.
